Description
What is a Cone Crusher Countershaft Assembly?
Un concasseur à cône Ensemble d'arbre intermédiaire is the complete horizontal power transmission module that bridges the drive motor and the main crushing eccentric. Its primary critical function is to house the pinion shaft, countershaft box, bearings, and drive pinion gear, converting high-speed rotational motor energy into the heavy torque required for aggregate reduction. Une prime Ensemble d'arbre intermédiaire ensures smooth, reliable power delivery, absorbs intense torsional shock loads, and prevents drive train slippage during high-tonnage mining operations.
Compatibilité des équipements & Référence croisée OEM
Notre remplacement après-vente Ensemble d'arbre intermédiaire components and individual sub-parts are precision-engineered to be direct-fit upgrades for Metso crushers, réduisant considérablement votre coût total de possession (Coût total de possession) tout en garantissant zéro problème d'installation et une disponibilité maximale sur le terrain.
Specification of Countershaft Assembly For Metso HP Series Cone Crusher
Nom du produit: Ensemble d'arbre intermédiaire
Catégories: Pièce de rechange pour concasseur à cône > Pour concasseur à cône Metso série HP > Ensemble d'arbre intermédiaire
Demande pour Metso HP100 / HP200 / HP300 / HP400 / HP500 / HP800 / HP4 / Concasseur à cône HP6
Numéro de pièce: 7022102000, 7033100017, 7013355750, 7015604504, 7063002401, 7022102250, 7033100016, 1068634853, 1022061401, 1036829635, 7090018004, 7090018003, 1022063300, 7053200006, 7023408201, 7022102501, 7022102500, 7033100015, 7035912253, 1063084500, 1036833868, 106863366, N90018011, 1068634887, 1036831195, N22102700, 1022062210, 1045376018, 1027471712, 1062807443, 1093050095, 1068634890, 1045376019, 1036831527, 1062807442, 1027471761, 1038067481, 1038067482, 1093080219, 1045376433, 1022066795, 1036831540, 1038069629, 1062807444, 1068636577, 1038069628

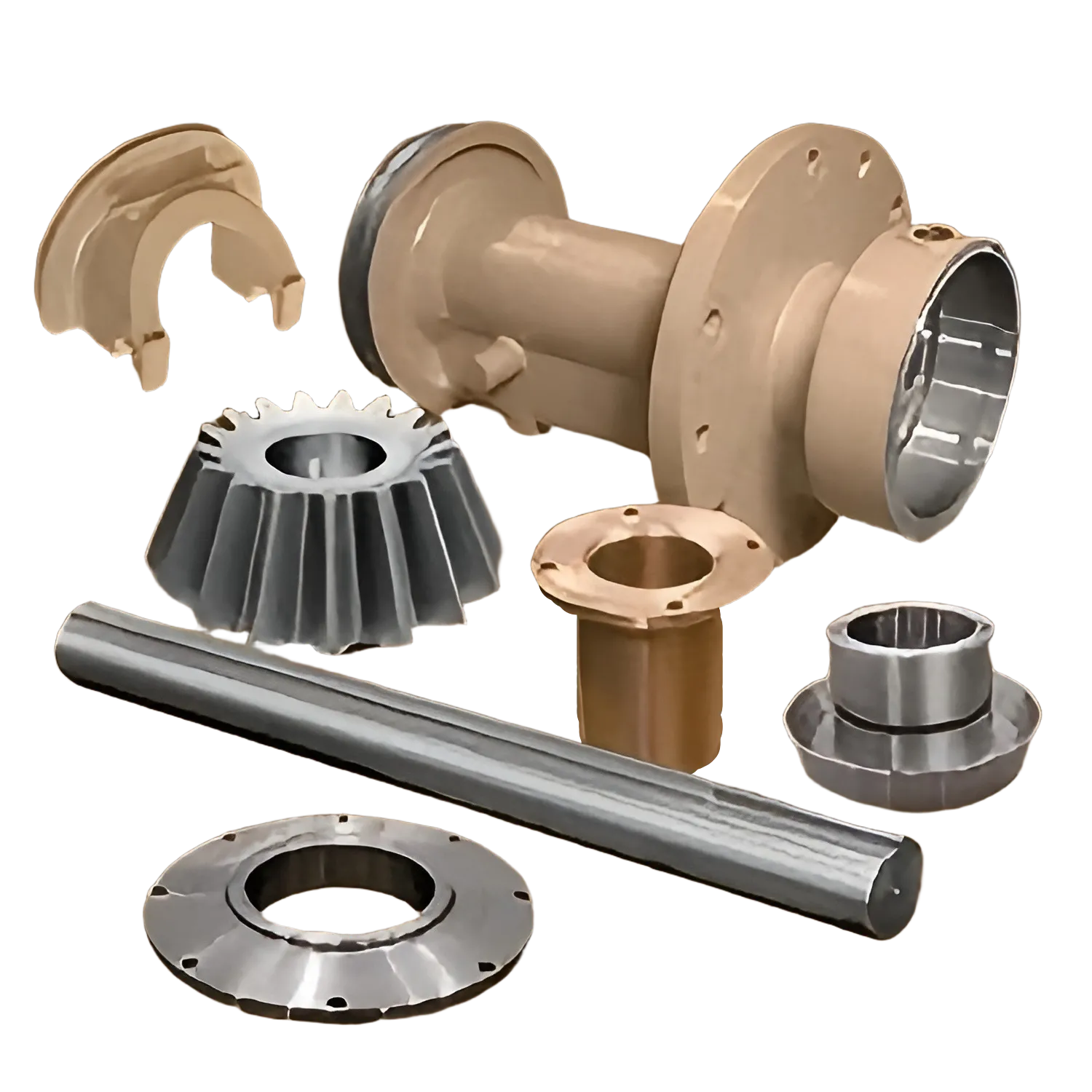

Produit inclus: Boîte d'arbre intermédiaire, Protection de boîte d'arbre intermédiaire, Couvercle de déflecteur d'huile, Flingueur d'huile, Bague d'arbre intermédiaire, Arbre intermédiaire, Pignon
Liste des numéros de pièces
| Modèle | Numéro de pièce | Description |
|---|---|---|
| HP100 | 7022102000 | Countershaft guard |
| HP100 | 7033100017 | Oil flinger |
| HP100 | 7013355750 | Arbre intermédiaire |
| HP100 | 7015604504 | Countershaft bushing |
| HP100 | 7063002401 | Pignon |
| HP200 | 7022102250 | Countershaft guard |
| HP200 | 7033100016 | Oil flinger |
| HP200 | 1068634853 | Arbre intermédiaire |
| HP200 | 1022061401 | Countershaft bushing |
| HP200 | 1036829635 | Pignon |
| HP300 | 7090018004 | Countershaft assembly |
| HP300 | 7090018003 | Countershaft pinion assembly |
| HP300 | 1022063300 | Countershaft bushing |
| HP300 | 7053200006 | O ring |
| HP300 | 7023408201 | Countershaft box |
| HP300 | 7022102501 | Countershaft guard |
| HP300 | 7022102500 | Countershaft guard |
| HP300 | 7033100015 | Oil flinger |
| HP300 | 7035912253 | Housing |
| HP300 | 1063084500 | Piston seal |
| HP300 | 1036833868 | Pignon |
| HP300 | 106863366 | Arbre intermédiaire |
| HP400 | N90018011 | Countershaft assembly |
| HP400 | 1068634887 | Arbre intermédiaire |
| HP400 | 1036831195 | Pignon |
| HP400 | N22102700 | Countershaft guard |
| HP400 | 1022062210 | Countershaft bushing |
| HP400 | 1045376018 | Countershaft box |
| HP400 | 1027471712 | Cover |
| HP400 | 1062807443 | Oil flinger |
| HP500 | 1093050095 | Countershaft assembly |
| HP500 | 1068634890 | Arbre intermédiaire |
| HP500 | 1045376019 | Countershaft box |
| HP500 | 1036831527 | Pignon |
| HP500 | 1062807442 | Oil flinger |
| HP500 | 1027471761 | Cover |
| HP500 | 1038067481 | Countershaft box guard |
| HP500 | 1038067482 | Countershaft box guard |
| HP800 | 1093080219 | Countershaft box assembly |
| HP800 | 1045376433 | Countershaft box |
| HP800 | 1022066795 | Countershaft box bushing |
| HP800 | 1036831540 | Pignon |
| HP800 | 1038069629 | Inner countershaft box guard |
| HP800 | 1062807444 | Oil flinger |
| HP800 | 1068636577 | Arbre intermédiaire |
| HP800 | 1038069628 | Outer Countershaft box guard |
Ingénierie de base & Avantages techniques
Because the horizontal drive train handles continuous rotational friction and extreme kinetic impact from tramp iron events, standard assemblies are prone to bearing failure or shaft snapping. Notre prime Ensemble d'arbre intermédiaire les remplacements sont fièrement fabriqués en Chine pour offrir une durabilité inégalée:
Module d'accueil complet: Every assembly integrates the countershaft housing, high-strength pinion shaft, precision pinion gear, oil flingers, and heavy-duty roller bearings, appariés et testés en usine pour une installation immédiate sur site.
High-Strength Forged Alloy Steel: Forged from premium alloy steel (such as 42CrMo) to deliver exceptional tensile strength and torsional rigidity, preventing the shaft from twisting or snapping under heavy loads.
Usinage CNC de précision: Bearing journals, gear mounting zones, and housing bores are machined to exact microscopic tolerances, ensuring a flawless, zero-vibration fit.
Advanced Lubrication Shielding: Equipped with integrated oil flingers and high-grade seals to ensure continuous bearing lubrication while preventing external dust contamination.
Directives d'entretien: When to Replace Your Countershaft Assembly
Faire fonctionner un concasseur avec un usé, bent, or misaligned countershaft module will rapidly destroy your bearings and lead to catastrophic gear tooth shearing. Nous vous recommandons d'inspecter minutieusement le Ensemble d'arbre intermédiaire during every major drive train overhaul:
| Objectif de l'inspection | Panneaux d'avertissement (Remplacer immédiatement) | Solution basée sur les meilleures pratiques |
| Palier & Journal Wear | Deep scoring, fretting, or a measurable reduction in diameter on the shaft areas where bearings seat. | Remplacez le usé Pinion Shaft or the complete assembly module to restore proper bearing clearances and prevent wobbling. |
| Dommages aux dents d'engrenage | Piqûres sévères, effritement, or thinned teeth observed on the pinion gear profile. | Inspect both the gear and eccentric drive gear. Si les profils dentaires sont fortement dégradés, remplacer les composants ensemble. |
| Shaft Runout & Bending | Dial indicator measurements show the shaft is bent or warped beyond acceptable OEM maximum tolerances. | Replace immediately. A bent shaft will generate immense structural vibration, rapidly destroying the housing and internal seals. |
