Descripción
¿Qué es un conjunto de cabezal de trituradora de cono??
Una trituradora de cono Asamblea de cabeza Es el componente de trabajo central que impulsa todo el proceso de trituración.. Su principal función crítica es albergar el manto., Apoyar la geometría del recipiente superior., y transmitir fuerzas de trituración masivas desde el eje principal al mineral entrante. Combinando una gran resistencia estructural con una dinámica rotacional de precisión, una prima Asamblea de cabeza asegura una reducción agregada constante, rendimiento volumétrico estable (TPH), y protección contra estrés mecánico severo durante operaciones de minería y canteras de alto tonelaje.
Compatibilidad del equipo & Referencia cruzada OEM
Nuestro reemplazo del mercado de accesorios Asamblea de cabeza Los componentes y subpartes individuales están diseñados con precisión para ser actualizaciones de ajuste directo para las trituradoras Metso., reduciendo significativamente su costo total de propiedad (costo total de propiedad) al mismo tiempo que se garantiza cero problemas de compatibilidad y el máximo tiempo de actividad en el campo.
Especificación del conjunto de cabezal para trituradora de cono Metso serie HP
Nombre del producto: Asamblea de cabeza
Categorías: repuestos para trituradora de cono > Para trituradora de cono Metso serie HP > Asamblea de cabeza
Solicitud: Para Metso HP100 / HP200 / HP300 / HP400 / HP500 / HP800 / HP4 / trituradora de cono hp6

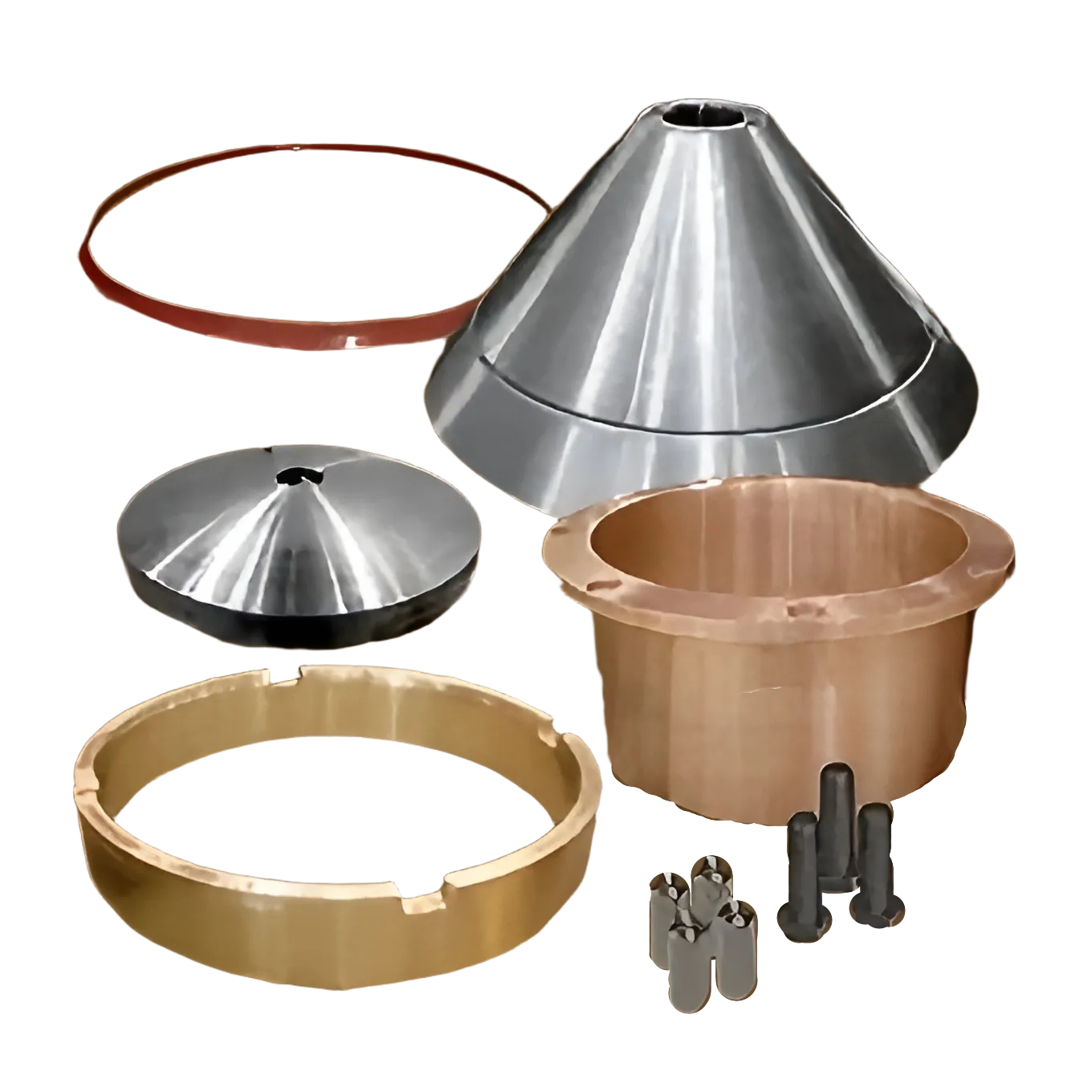

Producto incluido: Alfiler, Bola de cabeza, Manto, Cabeza, Buje de cabeza superior, Sello en T, Buje de cabezal inferior
Lista de números de pieza del conjunto de cabezal para trituradora de cono Metso serie HP
| Modelo | Número de pieza | Descripción |
|---|---|---|
| HP100 | N90058031 | Conjunto de cabezal |
| HP100 | N90058020 | Conjunto de cabezal |
| HP100 | N82404314 | Cabeza |
| HP100 | N82404327 | Cabeza |
| HP100 | 7024950501 | bola de cabeza |
| HP100 | 70156562902 | Casquillo de cabeza |
| HP100 | 7015656202 | Casquillo de cabeza |
| HP200 | 7090058013 | Conjunto de cabezal |
| HP200 | 7082404309 | Cabeza |
| HP200 | 1057612000 | bola de cabeza |
| HP200 | 1022145719 | Casquillo de cabeza superior |
| HP200 | 1022145730 | Casquillo de cabeza inferior |
| HP200 | 1063518480 | Sello en T |
| HP300 | 7090058000 | Conjunto de cabezal |
| HP300 | 7082404300 | Cabeza |
| HP300 | 7024950500 | bola de cabeza |
| HP300 | 7015656200 | Casquillo de cabeza superior |
| HP300 | 1022145975 | Casquillo de cabeza inferior |
| HP300 | 1063518725 | Anillo de sello en T |
| HP400 | 7090058015 | Conjunto de cabezal |
| HP400 | 7082404311 | Cabeza |
| HP400 | 1057605158 | bola de cabeza |
| HP400 | 1022147349 | Casquillo de cabeza superior |
| HP400 | 1022147350 | Casquillo de cabeza inferior |
| HP400 | 1063518832 | Anillo de sello en T |
| HP500 | 7090058016 | Conjunto de cabezal |
| HP500 | 7082404310 | Cabeza |
| HP500 | 1057605124 | bola de cabeza |
| HP500 | 1013340732 | Correa |
| HP500 | 1022147321 | Casquillo de cabeza superior |
| HP500 | N15655252 | Casquillo de cabeza inferior |
| HP500 | 1063518930 | Sello en T |
| HP800 | 1093080073 | Conjunto de cabezal |
| HP800 | 1042472605 | Cabeza |
| HP800 | 1057612434 | bola de cabeza |
| HP800 | 1022147723 | Casquillo de cabeza inferior |
| HP800 | 1022147711 | Casquillo de cabeza superior |
| HP800 | 1063518520 | Sello |
Qué se incluye en el conjunto del cabezal de la trituradora de cono Metso HP?
Un conjunto de cabezal estándar de alto rendimiento consta de 6 Componentes críticos trabajando en perfecta sinergia.:
- Cabeza: El cuerpo estructural principal de acero fundido pesado que sostiene el manto y transmite enormes fuerzas de aplastamiento..
- Bola de cabeza: Forma la superficie de apoyo esférica superior., proporcionando un giro suave y reduciendo la fricción bajo cargas pesadas.
- Superior & Bujes de cabezal inferior: Bujes de bronce mecanizados con precisión que guían el movimiento., reducir el desgaste del metal, y mantener la alineación.
- Manto: El revestimiento de desgaste reemplazable de acero con alto contenido de manganeso que contacta directamente y tritura la roca..
- Alfiler: Hecho de aleación de acero endurecido para conectar de forma segura el cabezal al eje principal y transferir el movimiento..
- Sello en T (Anillo de sello): Flexible, Sello de alta resistencia que bloquea la entrada de polvo y evita la contaminación del lubricante..
Ingeniería central & Ventajas técnicas
Porque el módulo del cabezal triturador está sujeto a impactos de compresión extremos, fuerte fricción, y alto estrés térmico operativo, Las piezas fundidas estándar pueden deformarse o fatigarse rápidamente.. Nuestra prima Asamblea de cabeza Las unidades se fabrican con orgullo en China para ofrecer una durabilidad de servicio pesado inigualable.:
Módulo completo sin cita previa: Cada conjunto integra la cabeza principal de acero fundido pesado., bola de cabeza de precisión, casquillos superior/inferior, manto, pasador del eje, y sellos en T duraderos, Emparejados en fábrica y probados para instalación inmediata en el sitio..
Cuerpo de acero fundido de alta resistencia: Fabricado con acero fundido estructural de primera calidad para resistir tensiones mecánicas masivas., Prevenir el agrietamiento por fatiga y la fluencia estructural en condiciones de alimentación estranguladora..
Mecanizado CNC de precisión: Diarios de rodamientos, caras de asientos, y los orificios de los pasadores se mecanizan con tolerancias microscópicas exactas, asegurando un ajuste sin vibraciones para casquillos internos y revestimientos de desgaste.
Protección de sellado avanzada: Equipado con sellos en T de alta resistencia que bloquean eficazmente la entrada de polvo de sílice y evitan la contaminación interna del lubricante durante operaciones duras de cantera..
Pautas de mantenimiento: Cuándo reemplazar el conjunto del cabezal
Operar una trituradora con un desgastado, agrietado, o el conjunto del cabezal desalineado alterará gravemente la geometría de la cámara de trituración y destruirá rápidamente los componentes adyacentes.. Recomendamos inspeccionar minuciosamente el Asamblea de cabeza componentes durante ciclos de revisión importantes:
| Enfoque de inspección | Señales de advertencia (Reemplazar inmediatamente) | Solución de mejores prácticas |
| bolsa & Desgaste del buje | Holgura excesiva o deformación irregular detectada dentro de los orificios del buje del cabezal superior e inferior. | Reemplace los casquillos desgastados o cambie el módulo de ensamblaje completo para restablecer la alineación adecuada del eje y evitar rayaduras.. |
| Fatiga del metal estructural | Grietas finas, hendiduras profundas, o fractura estructural detectada en la pieza de fundición de la cabeza o en el área de asiento de la bola. | Retire el componente dañado inmediatamente.. Nunca intente soldar cabezales estructurales que soporten carga., ya que fallarán bajo cargas aplastantes. |
| Integridad del sello & Filtración | Dañado, curtido, o sellos en T rotos que permiten que el polvo de roca abrasiva entre en el circuito interno del rodamiento.. | Cambie los sellos dañados inmediatamente e inspeccione el aceite lubricante para detectar contaminación por partículas finas.. |
